DXアンテナ45形BS・110度CSアンテナ

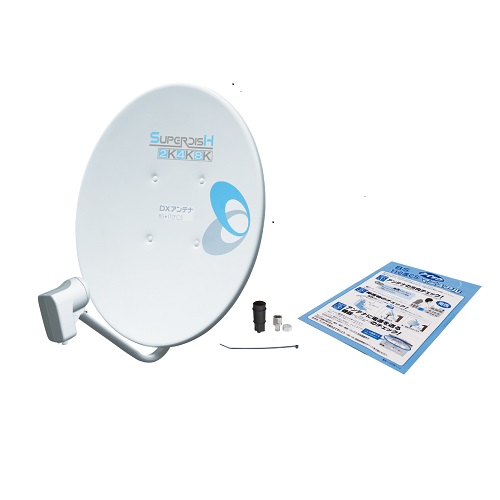

[10個セット]DXアンテナ45形BS・110度CSアンテナ BC453S
(4975584305949)
新4K8K衛星放送(3224MHz)対応の、BS・110度CS放送を受信する家庭用45形パラボラアンテナです。
本体の組み立ては、反射鏡へコンバーターアームをボルト1本で取り付けるだけ。
一般家庭での使用に最適です。
アンテナの設置や方向調整の方法を記載した、分かりやすいマニュアル付き。
JEITA SHマーク認証済み。
製品仕様
| 品名 | 45形BS・110度CSアンテナ | |
|---|---|---|
| 型番 | BC453S | |
| アンテナ有効径(cm) | 45 | |
| 受信周波数(GHz) | 11.71～12.75 | 11.73～12.73 |
| 局部発振周波数(GHz) | 10.678 | 9.505 |
| コンバーター出力周波数 (MHz) |
1032～2072 | 2224～3224 |
| 受信偏波 | 右旋円偏波 | 左旋円偏波 |
| アンテナ利得(dB) | BS(右旋・左旋):33.9(標準)CS(右旋・左旋):34.3(標準) | |
| コンバーター利得(dB) | 53(標準) | |
| 性能指数(G/T)(dB/K) | BS(右旋・左旋):14.8(標準)CS(右旋・左旋):15.2(標準) | |
| コンバーター雑音指数(dB) | 0.45(標準) | |
| コンバーター局部 発振位相雑音(dB/Hz) |
ー55以下(1kHzオフセット)、ー73以下(5ｋHzオフセット)、ー83以下(10kHzオフセット) | |
| コンバーター電源(V) | DC13.2～16.5(ケーブル重畳) | |
| コンバーター消費電力(W) | 2.4以下(DC15V入力時) | |
| コンバーター出力 インピーダンス(Ω) |
75(F形) | |
| 受風面積(㎡) | 0.2 | |
| 耐風速(m/s) | 受信可能風速20、復元可能風速50、破壊風速60 | |
| 上下角調整範囲(度) | 23～68(中間取付時23～56) | |
| 適合マスト径(㎜) | φ25～49 | |
| 質量(㎏) | 1.4 | |
※コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です。
