[4個セット]平面アンテナ”スカイウォーリー” 20素子相当
[4個セット]平面アンテナ"スカイウォーリー" 20素子相当
(U2SWLA20)
メーカーページ
https://www.maspro.co.jp/prod/u2swla20

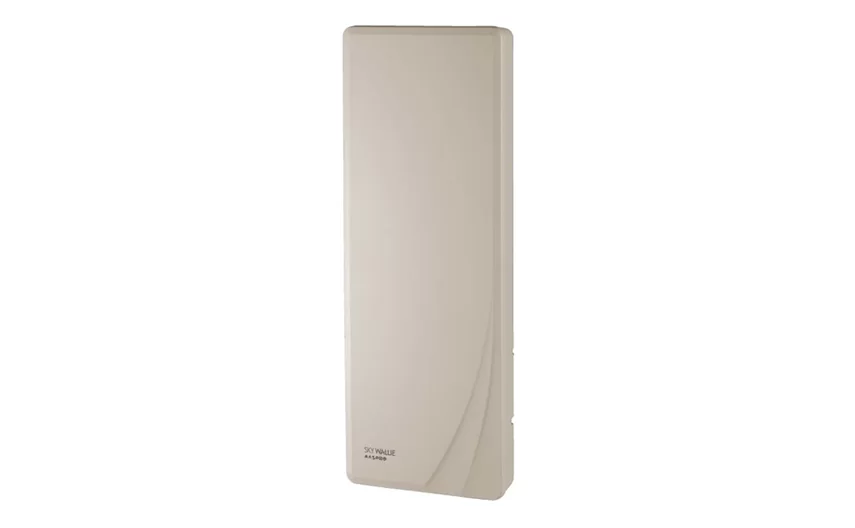

壁面に取付けるタイプの地デジ(UHF)用のデザインアンテナ。20素子のアンテナ相当。DHマーク。白色でシンプルなデザインのため、白系の外壁に目立たず取付けられます。
U2SWLA20の規格表
| アンテナ利得(感度)(dB) | 7.8~9.8(実力値) |
|---|---|
| 出力インピーダンス | 75Ω(F型端子) |
| VSWR | 2.5以下 |
| 前後比(dB)F/B | 10~17 |
| 総合利得(dB) | ― |
| 受風面積(m2) | 0.122 |
| 外観寸法(mm)H×W×D |
577※1×210×118
(壁面取付時) 577※1×210×175
(Φ49mmマスト取付時) 577×210×58※2
(アンテナ部) |
| 質量(重量)(kg) | 約1.9※3(アンテナ本体約1.5) |
※1突起部を除く
※2コネクター部、壁面取付金具固定部を除く
※3壁面取付金具を含む
U2SWLA20の付属品
防水キャップ×1個
F型コネクター(5Cケーブル用)×1個
レンチ(10、11、17mm)×1個
壁面取付金具×1個
マスト固定金具×1個
マスト固定ボルト×2本
