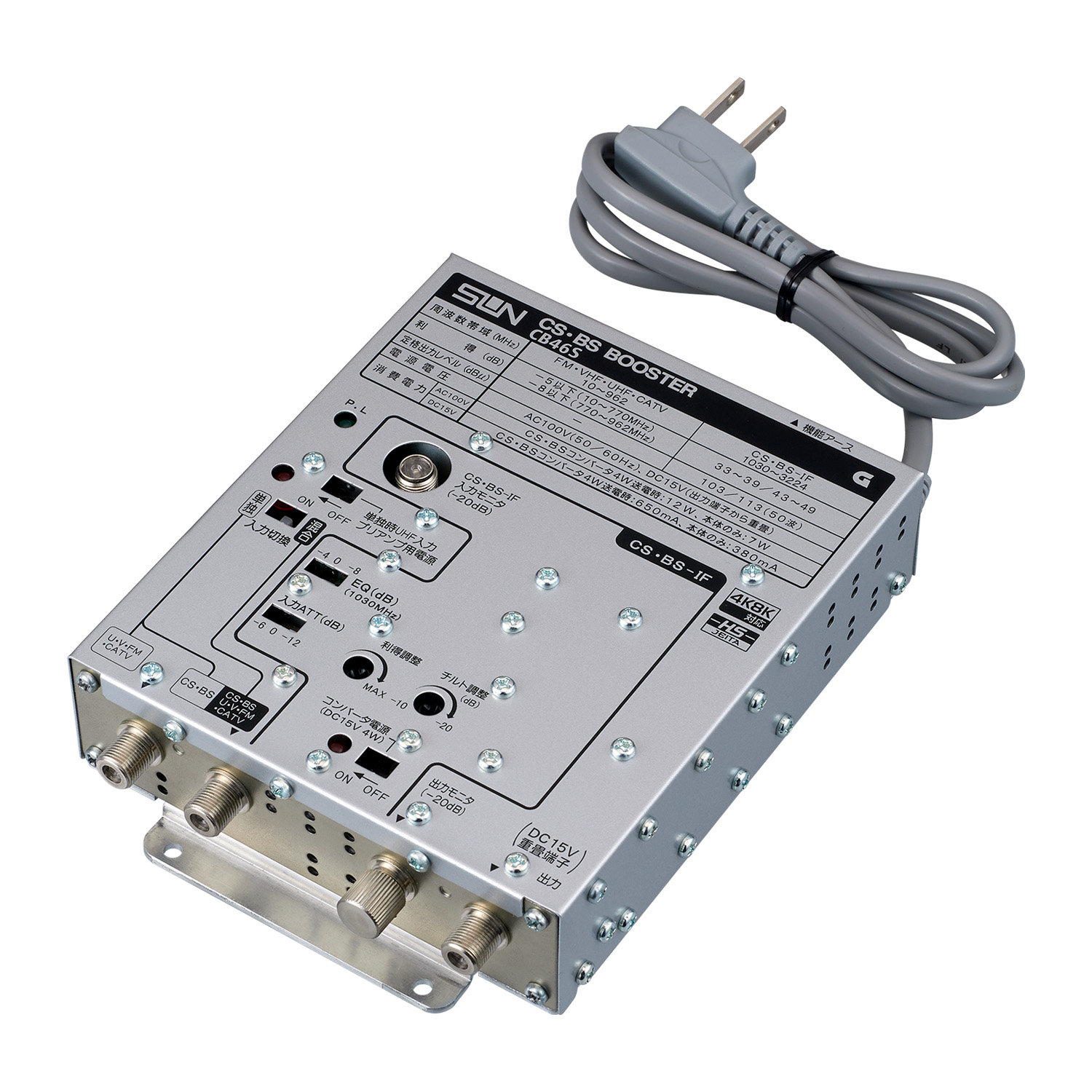

4K8K衛星放送対応 CS・BSブースタ（46dB型） CB46S
4K8K衛星放送対応 CS・BSブースタ（46dB型） CB46S
(sun00027)
▼メーカーページ
https://sun-ele.co.jp/products/detail?p=CB46S
スペック表
| 型名 | CB46S | ||
|---|---|---|---|
| 周波数帯域（MHz） | FM・VHF・UHF・CATV | CS・BS-IF | |
| 10～770/770~962 | 1030～3224 | ||
| 利得（dB） | -5以下(10~770MHz) -8以下(770~962MHz) |
33～39/43～49 | |
| 適正入力レベル（dBμ） | – | 45～64（86）※1 | |
| 定格出力レベル（dBμ） | – | 103/113（50波） | |
| 利得調整範囲（dB） | – | 0～-10以上 | |
| 入力ATT（dB） | – | 0、-6/-12 | |
| 入力EQ（dB） | – | 0、-4/-8 | |
| チルト調整範囲（dB） | – | -10～-20以上 | |
| 雑音指数（dB） | – | 10以下 | |
| 入力モニタ端子（dB） | – | -20 | |
| 出力モニタ端子（dB） | -20 | ||
| 入出力インピーダンス（Ω） | 75（F形） | ||
| VSWR（以下） | 2.5 | 2.5 | |
| CIN（dB） | – | -22以下 | |
| 電源 | AC100V（50/60Hz） | ||
| DC15V（出力端子より重畳） | |||
| CS・BSコンバータ電源 | DC15V 最大4W（CS・BS入力端子より送電） | ||
| UHFプリアンプ電源 | DC15V 最大100ｍA（UHF入力単独端子より送電） | ||
| 消費電力 ※2 | AC100V CS・BSコンバータ4W送電時:12W、本体のみ:7W | ||
| DC15V CS・BSコンバータ4W送電時:650mA、本体のみ:380ｍA | |||
| 寸法（mm）H×W×D | 168×125×42 | ||
| 質量（kg） | 0.8 | ||
| 備考 | 入力切換SW付 | ||
※1 入力ATT(-12dB)および利得調整機能(-10dB)併用時の値
※2 UHFプリアンプ送電「OFF」時
