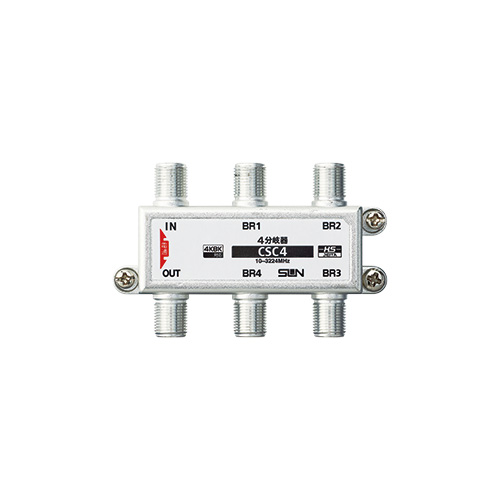

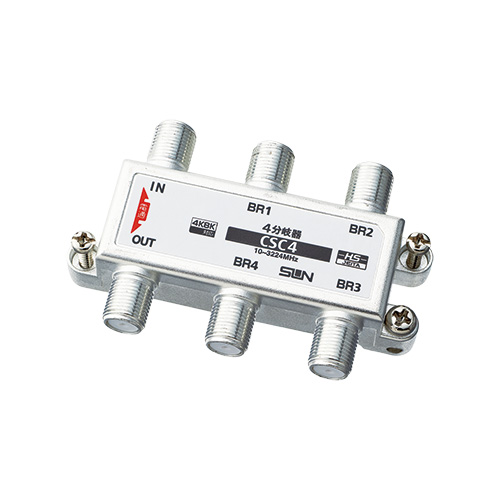

[10個セット]4分岐器 CSC4-F
[10個セット]4分岐器 CSC4-F
(sun00036)
▼メーカーページ
https://sun-ele.co.jp/products/detail?p=CSC4-F
- 4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
- 亜鉛ダイカストの一体筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
- 芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
- IN⇔OUT電流通過型になっています。（電流容量AC30V、1A以下またはDC15V、0.8A以下）
スペック表
| 型名 | CSC4-F | |
|---|---|---|
| 分岐数 | 4 | |
| 挿入損失（dB以下） | 10MHz～76MHz | 4.2 |
| 76MHz～300MHz | 4.0 | |
| 300MHz～770MHz | 4.5 | |
| 770MHz～1489MHz | 5.5 | |
| 1489MHz～2150MHz | 6.0 | |
| 2150MHz～2681MHz | 7.0 | |
| 2681MHz～3224MHz | 8.0 | |
| 結合損失（dB以下） | 10MHz～76MHz | 11.8 |
| 76MHz～300MHz | 11.5 | |
| 300MHz～770MHz | 11.8 | |
| 770MHz～1489MHz | 13.0 | |
| 1489MHz～2150MHz | 15.0 | |
| 2150MHz～2681MHz | 16.5 | |
| 2681MHz～3224MHz | 18.5 | |
| 逆結合損失（以上） | 10MHz～76MHz | 15 |
| 76MHz～300MHz | 25 | |
| 300MHz～770MHz | 20 | |
| 770MHz～1489MHz | 18 | |
| 1489MHz～2150MHz | 18 | |
| 2150MHz～2681MHz | 16 | |
| 2681MHz～3224MHz | 16 | |
| 端子間結合損失（dB以上） | 10MHz～76MHz | 13 |
| 76MHz～300MHz | 20 | |
| 300MHz～770MHz | 18 | |
| 770MHz～1489MHz | 15 | |
| 1489MHz～2150MHz | 15 | |
| 2150MHz～2681MHz | 15 | |
| 2681MHz～3224MHz | 15 | |
| インピーダンス（Ω） | 75(F型) | |
| VSWR（以下） | 10MHz～76MHz | 2.5 |
| 76MHz～300MHz | 1.6 | |
| 300MHz～770MHz | 1.8 | |
| 770MHz～1489MHz | 2.0 | |
| 1489MHz～2150MHz | 2.0 | |
| 2150MHz～2681MHz | 2.5 | |
| 2681MHz～3224MHz | 2.5 | |
| 寸法（mm） H×W×D | 48×77×19 | |
| 本体質量（g） | 65 | |
