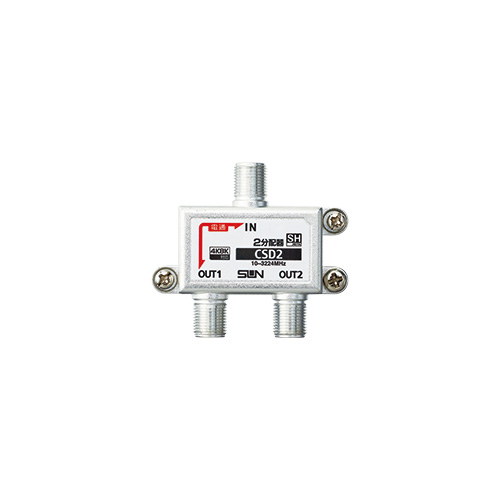

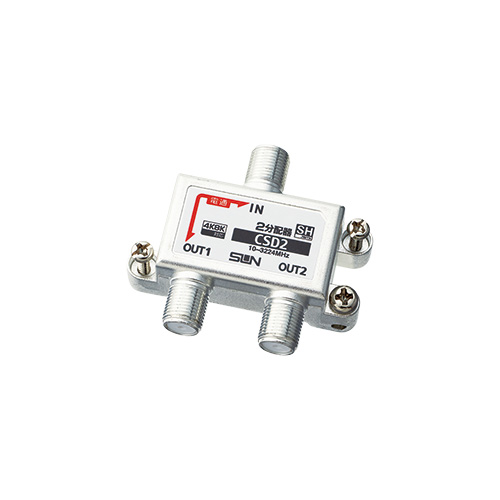

[10個セット]2分配器 1端子電通型 CSD2-F
[10個セット]2分配器 1端子電通型 CSD2-F
(sun00037)
▼メーカーページ
https://sun-ele.co.jp/products/detail?p=CSD2-F
- 4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
- 亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
- 芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
- 1端子電流通過型になっています。（電流容量AC30V、1A以下またはDC15V、0.8A以下）
スペック表
| 型名 | CSD2-F | |
|---|---|---|
| 分配数 | 2 | |
| 分配損失 （dB以下） | 10MHz～76MHz | 4.3 |
| 76MHz～300MHz | 3.8 | |
| 300MHz～770MHz | 4.3 | |
| 770MHz～1489MHz | 5.0 | |
| 1489MHz～2150MHz | 6.0 | |
| 2150MHz～2681MHz | 6.5 | |
| 2681MHz～3224MHz | 7.5 | |
| 端子間結合損失 （dB以上） | 10MHz～76MHz | 13 |
| 76MHz～300MHz | 20 | |
| 300MHz～770MHz | 18 | |
| 770MHz～1489MHz | 15 | |
| 1489MHz～2150MHz | 15 | |
| 2150MHz～2681MHz | 15 | |
| 2681MHz～3224MHz | 15 | |
| インピーダンス（Ω） | 75(F型) | |
| VSWR（以下） | 10MHz～76MHz | 2.5 |
| 76MHz～300MHz | 1.6 | |
| 300MHz～770MHz | 1.8 | |
| 770MHz～1489MHz | 2.0 | |
| 1489MHz～2150MHz | 2.0 | |
| 2150MHz～2681MHz | 2.5 | |
| 2681MHz～3224MHz | 2.5 | |
| 寸法（mm） H×W×D | 48×55×19 | |
| 本体質量（g） | 45 | |
